УСТАНОВКА ПАНЕЛИ ПРИБОРОВ ОТ АВТОМОБИЛЯ "WV Passat B3" НА АВТОМОБИЛИ "МОСКВИЧ"

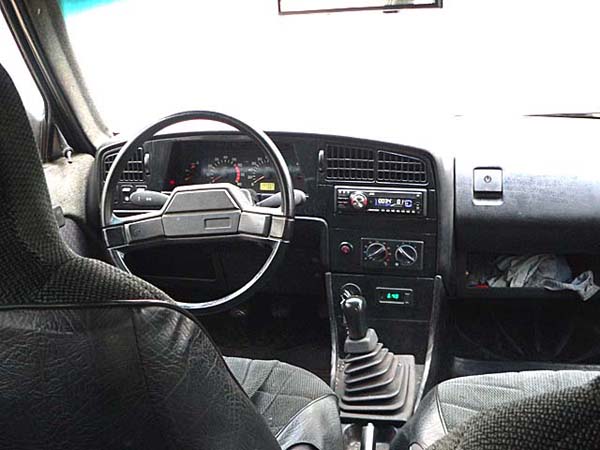

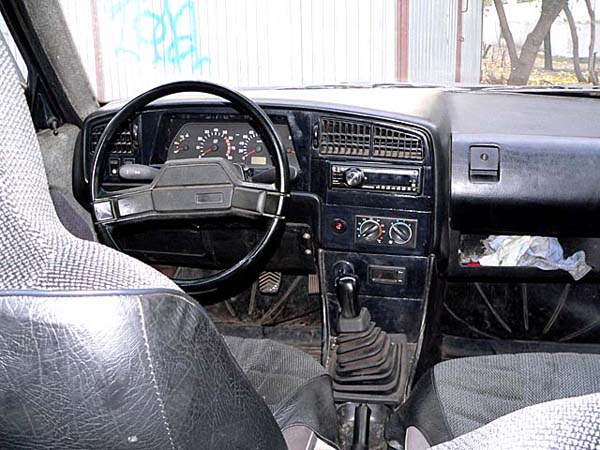

Ниже на рисунках показан один из вариантов установки панели приборов от автомобиля "WV Passat B3" с комбинацией приборов автомобиля ВАЗ-2110. В данном варианте совместно с приборной панелью также использован блок управления климатом автомобиля ВАЗ-2110 и кожух тоннеля пола автомобиля Ford-Scorpio.

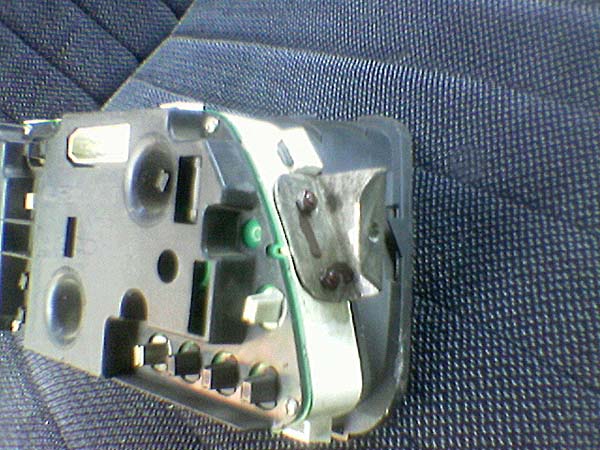

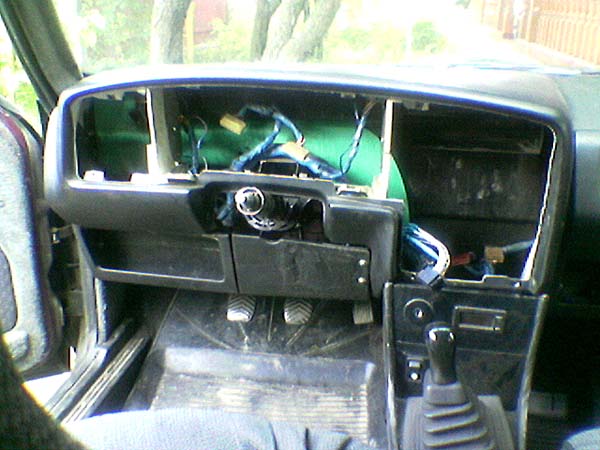

Приборная панель подготавливается заранее: с помощью пластмассы, мощного паяльника и дихлорэтана переделаваются лицевые детали для установки комбинации приборов ВАЗ-2110, клавишные переключатели ГАЗ-3110 и блок управления климатом САУО ВАЗ-2110. Панель приборов автомобиля WV Passat B3 несколько больше по ширине (по длине она подходит идеально).Панел приборов необходимо подрезать и врезать в неё новые решётки для воздуховодов обдува лобового стекла. К тому же, вновь устанавливаемая панель приборов несколько ниже панели приборов автомобиля "Москвич-2141", в связи с чем необходимо чуть опустить рулевую колонку путем подкладывания промежуточных гаек под кронштейн ее крепления. С панелью приборов автомобиля VW Passat B3 штатное расположение замка зажигания не позволяет вставить в него ключ, поэтому замок зажигания переносится на центральную консоль.

Привод спидометра для комбинации приборов ВАЗ-2110 электрический, поэтому необходимо установить датчик импульсов от автомобиля ИЖ-ОДА. Привод заслонки температуры отопителя осуществляется моторедуктором системы управления климатом ВАЗ-2110. Заслонка распределения направления воздуха в данном варианте демонтирована. Датчик температуры воздуха салона устанавливается в центре потолка.

Кожух центральной консоли пола от автомобиля Ford-Scorpio дорабатывается. Для этого изделия необходим чёрный листовой полистирол (можно например использовать панели крепления заднего номера автомобиля "Москвич-2141". Листовой полистирол хорошо клеится дихлорэтаном. Для придания тоннелю пола законченного внешнего вида, из листового дюралюминия толщиной 10 миллиметров вырезаются две боковины, которые обтягиваются черной обувной кожей толщиной 1.2 - 1.4 мм и пристыковаваются к тоннелю пола. Сама панель приборов обтягивается черным кожзаменителем.

После установки панели приборов в салоне стало значительно тише, появился объемный перчаточный ящик с полочкой под ним. Недостатком является то, что в комбинации приборов ВАЗ-2110 отсуствует вольтметр и работа генератора контролируется только контрольной лампой.

Материал подготовил Leon.
